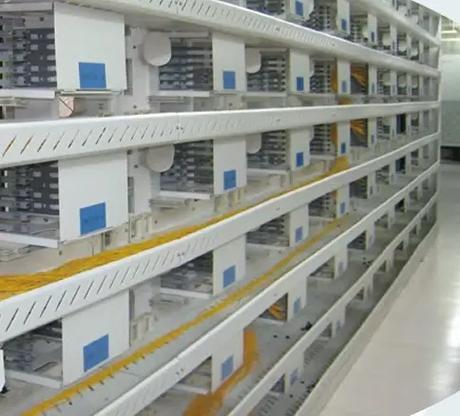

华脉MODF光纤总配线架2200×720×600mm 光纤通信网络的核心配线解决方案

产品概述

在光纤通信网络日益复杂的今天，高效、可靠的光纤配线设备成为保障网络稳定运行的关键。华脉科技推出的MODF光纤总配线架（2200×720×600mm）正是为满足现代通信机房高密度、大容量配线需求而设计的专业设备。作为光纤通信网络中的核心节点，该配线架承担着光缆引入、光纤熔接、跳线调度和线路保护等多重功能，广泛应用于电信运营商、数据中心、广电网络及各类专用通信网。

结构设计与规格

华脉MODF光纤总配线架采用标准19英寸机架式结构，外形尺寸为2200mm（高）×720mm（宽）×600mm（深），整体为封闭式机柜设计，造型美观且节省机房空间。2200mm的高度符合人体工程学，便于运维人员进行日常操作和维护；720mm的宽度提供了充裕的横向布线空间；600mm的深度则保证了光纤曲率半径，有效避免因过度弯折造成的光纤损耗。

机架采用优质冷轧钢板制作，表面经过静电喷塑处理，具有良好的防腐防锈性能。内部结构模块化设计，可根据实际需求灵活配置熔接模块、配线模块和分光模块，支持即插即用，便于扩容升级。

核心功能特点

1. 大容量配线能力

该配线架支持高达数千芯的光纤集中管理，通过高密度适配器面板（如LC双工、SC单工等），实现海量光纤线路的交叉连接与调度。模块化托盘设计使得每一芯光纤都有独立的熔接和配线区域，标识清晰，便于查找和维护。

2. 完善的理线系统

机架内部配备专业的水平理线槽和垂直走线槽，支持光纤跳线的有序布放。独特的绕线环设计确保光纤弯曲半径不小于30mm，完全符合ITU-T标准，最大限度地降低光信号衰减。进出线孔均配有橡胶护套，防止光纤被锐边划伤。

3. 灵活的分光与调度

可集成PLC分光器模块，支持1:2、1:4、1:8、1:16、1:32等多种分光比配置，满足FTTH、PON等不同网络架构的需求。配线区域采用可翻转结构，操作方便快捷，大大提高了运维效率。

4. 安全可靠的保护

机柜配备前后门锁，有效防止未授权操作和意外触碰。同时采用接地保护设计，确保设备安全运行。每个模块均可独立拆卸，便于清洁和更换，延长了设备使用寿命。

技术参数

• 产品型号：MODFH-2200-720
• 外形尺寸：2200×720×600mm（高×宽×深）
• 安装方式：落地式/并架安装
• 适配器类型：FC、SC、LC、ST（可选）
• 最大配线容量：≥1440芯（以LC双工为例）
• 工作温度：-25℃～+55℃
• 相对湿度：≤95%（+40℃时）
• 绝缘电阻：≥1000MΩ/500V（DC）
• 耐压强度：3000V（DC）/1min，无击穿和飞弧

应用场景

1. 电信运营商核心机房：用于光缆进局后的集中熔接、配线和调度，实现不同局向光纤线路的灵活互通。
2. 数据中心主干配线：作为MDA（主配线区）的核心设备，承担服务器与网络设备之间高密度光纤连接的管理。
3. FTTH光纤到户网络：在城域网和接入网中，配合分光器实现用户端光纤的集中分配与管理。
4. 广电及专网通信：应用于广电网络、电力通信、轨道交通等专用通信网络的光纤配线管理。

安装与维护建议

安装华脉MODF光纤总配线架时，应确保机房地面平整，机架垂直度偏差不超过2mm。建议预留前后各800mm以上的操作空间，便于日常维护和跳线操作。光纤熔接应严格按照操作规程进行，熔接完成后及时盘纤并做好标识记录。定期检查跳线连接状态和接地系统，确保网络运行安全可靠。

##

华脉MODF光纤总配线架（2200×720×600mm）凭借其大容量、高密度、模块化和人性化的设计，为光纤通信网络提供了专业可靠的配线管理保障。在光纤网络向着更高速率、更大带宽方向发展的趋势下，该产品将持续发挥其作为光纤通信枢纽的重要作用，助力通信基础设施的高质量建设。
