普天泰平（PTTP）综合布线系统各子系统详解 网络机柜、配线架、理线架与网线

普天泰平（PTTP）作为国内知名的综合布线品牌，其产品线覆盖了从工作区到设备间的完整解决方案。一个标准的结构化综合布线系统通常划分为六个子系统：工作区子系统、水平子系统、垂直干线子系统、管理间子系统、设备间子系统和建筑群子系统。本文将结合PTTP品牌，详细介绍其中最为常见的网络机柜、配线架、理线架和网线在各子系统中的角色与应用。

一、工作区子系统。工作区子系统是终端用户与布线系统的接口，主要包括信息插座、网络跳线和终端设备。PTTP提供RJ45信息模块、面板及各类网线跳线，用于连接电脑、打印机等终端。用户通过网线跳线将终端接入墙面或地面的信息插座，从而接入整个综合布线网络。

二、水平子系统。水平子系统连接工作区信息插座与管理间配线架，通常采用星型拓扑结构。PTTP超五类、六类或超六类非屏蔽/屏蔽网线广泛应用于水平子系统。这些网线从楼层配线架敷设至各个工作区，长度一般不超过90米，以保证信号传输质量。

三、管理间子系统。管理间子系统是楼层配线和管理的中枢，主要由网络机柜、配线架、理线架及跳线组成。PTTP网络机柜提供不同规格（如6U、9U、12U、22U、42U等），用于安装配线架、交换机等设备。配线架作为水平网线与网络设备的连接点，分为24口、48口等规格，PTTP提供超五类、六类及光纤配线架。理线架则用于整理跳线，保持机柜内走线整洁，便于维护和扩容。

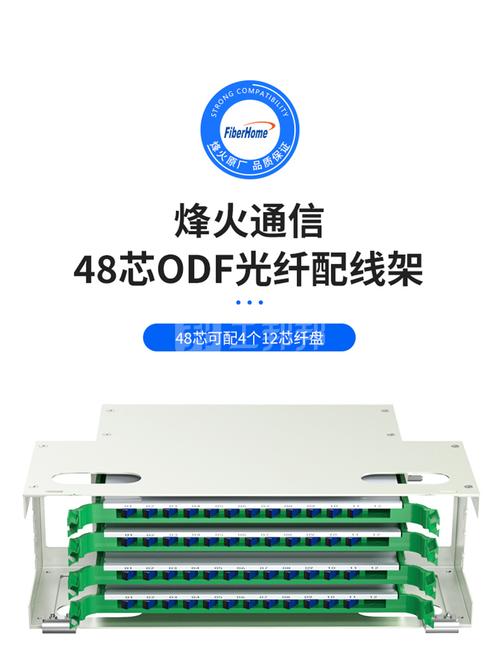

四、垂直干线子系统。垂直干线子系统实现楼层管理间与设备间之间的连接，通常采用大对数铜缆或光缆。PTTP提供室内外多模/单模光缆及大对数电缆，满足高速主干传输需求。在网络机柜内，光纤配线架（如ODF）用于光缆的熔接与配线，确保主干链路稳定可靠。

五、设备间子系统。设备间子系统是整个布线系统的核心，放置主配线架、核心交换机、服务器等设备。PTTP网络机柜（如42U标准机柜）为设备间提供集中安装空间。主配线架（如MDF或光纤配线架）与理线架配合，实现所有楼层链路的汇聚与调度。设备间环境要求严格，PTTP机柜具备良好的散热、接地和线缆管理能力，确保系统长期稳定运行。

六、建筑群子系统。建筑群子系统连接不同建筑物之间的布线，通常采用室外光缆或铜缆。PTTP室外光缆具备防潮、防紫外线等特性，适用于园区主干。在建筑群入口处，网络机柜及配线架用于实现楼宇间链路的终端与保护。

在PTTP综合布线系统中，网络机柜、配线架、理线架和网线是不可或缺的物理基础。网络机柜为设备提供集中安放空间；配线架实现线缆的端接与交叉连接；理线架保证线路整齐、降低故障率；网线则贯穿各个子系统，承载数据信号。正确选型与规范施工，是构建高性能、易维护综合布线系统的关键。
