胜为TDF-110 110语音配线架100对（1U机架式镀金电话跳线架）全面解析

在综合布线系统中，语音配线架是连接水平子系统与垂直主干、实现语音信号分配与管理的关键组件。胜为（SHENGWEI）TDF-110 110语音配线架，作为一款100对、1U机架式、采用镀金工艺的电话跳线架，广泛应用于企业办公、通信机房、楼宇自动化等场景。本文将结合产品特性，对胜为TDF-110进行全面解读，帮助读者深入了解其设计、性能与选型要点。

一、产品概述：胜为TDF-110 110语音配线架

胜为TDF-110属于110型配线架系列，专为语音（电话）布线设计。该型号为100对容量，采用标准19英寸机架式安装，高度为1U（1个机架单元，约44.45mm），适合安装在标准机柜中。其核心特点是：接线模块采用镀金工艺，保证长期稳定的电气连接；支持110型打线工具进行端接；前后均可进行跳线管理，便于线路调度与维护。

二、结构与设计特点

1. 1U机架式安装：紧凑的1U高度设计，节省机柜空间，便于高密度部署。产品通常配备安装耳，可直接固定在19英寸机柜上，也可根据需求选择壁挂式安装（需另购配件）。
2. 100对容量：每对对应2个接线端子（Tip和Ring），100对即200个端子，可容纳100路电话线路。对于中小型企业，一台即可满足大部分语音配线需求；对于大型部署，可多台级联扩展。

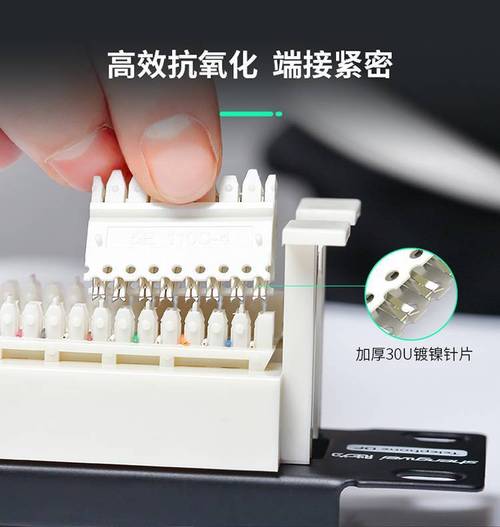

3. 镀金接线端子：采用镀金磷青铜端子，抗氧化、耐腐蚀，降低接触电阻，确保信号传输稳定可靠，延长使用寿命。
4. 标识系统：配线架通常配有可书写标签区域，方便标注各端口对应的房间号或分机号，提高管理效率。
5. 理线功能：配合110理线架使用，可规范跳线走向，保持机柜整洁，利于散热与维护。

三、性能参数与标准

胜为TDF-110 110语音配线架符合以下技术规范：

• 标准：符合ISO/IEC 11801、TIA/EIA-568、YD/T 926等国际国内综合布线标准。
• 电气性能：接触电阻≤2.5mΩ，绝缘电阻≥1000MΩ，耐压≥1000V（AC）/1分钟。
• 材料：阻燃塑料（UL94V-0），金属部件镀金处理，防火等级高。
• 工作温度：-20℃~+60℃，适应常见机房环境。
• 插拔寿命：≥750次（110连接块）。
• 兼容性：兼容110型打线工具及110跳线，可与其他品牌110系统互配。

四、应用场景

胜为TDF-110配线架适用于：

1. 企业办公语音布线：连接程控交换机/语音网关与各工位电话插座。
2. 数据中心语音管理：配合机柜实现语音线路集中管理与跳接。
3. 楼宇对讲与通信：小区、医院、学校等场所的语音配线。
4. 铜缆综合布线系统：作为水平子系统与主干子系统的交接点。

五、安装与使用注意事项

1. 端接工具：务必使用110型打线工具，确保刀片垂直打入，力度适中以避免损伤端子。
2. 线序标准：遵循T568A或T568B线序（通常语音仅用中间两对，但需统一）。
3. 预留长度：开剥线缆时预留适当长度，避免过紧或过松交叠。
4. 跳线管理：使用110跳线（如1对、2对、4对跳线）进行连接，尽量顺直、绑定。
5. 安全接地：机柜应良好接地，防止静电或雷击损坏设备。
6. 定期检查：每半年或一年检查端子是否氧化、跳线是否松动。

六、市场参考与选购建议

爱企查等企业信息平台显示，胜为（SHENGWEI）为国内知名综合布线品牌，产品性价比较高，广泛用于系统集成与弱电工程。选购时需注意：

• 确认需求量与对数：100对是否满足，不足则需更多台。
• 核查材质工艺：镀金层的厚度是否达标，以免影响寿命。
• 兼容性与配附件：是否包含理线架、标签纸、安装螺丝等。
• 售后服务：正规渠道购买，确保产品质保（通常为1-3年）。

七、小结

胜为TDF-110 110语音配线架以其实用的100对容量、1U紧凑设计、镀金端子和稳定性能，成为语音布线工程中的可靠选择。在实施布线与维护时，正确的安装工艺和规范的跳线管理能最大化其价值。若您正在构建或升级语音系统，这款产品值得纳入考虑清单。
